A la suite d'une panne j'ai ouvert mon enceinte et je souhaiterais avoir votre avis sur les composants et la fréquence de coupure.

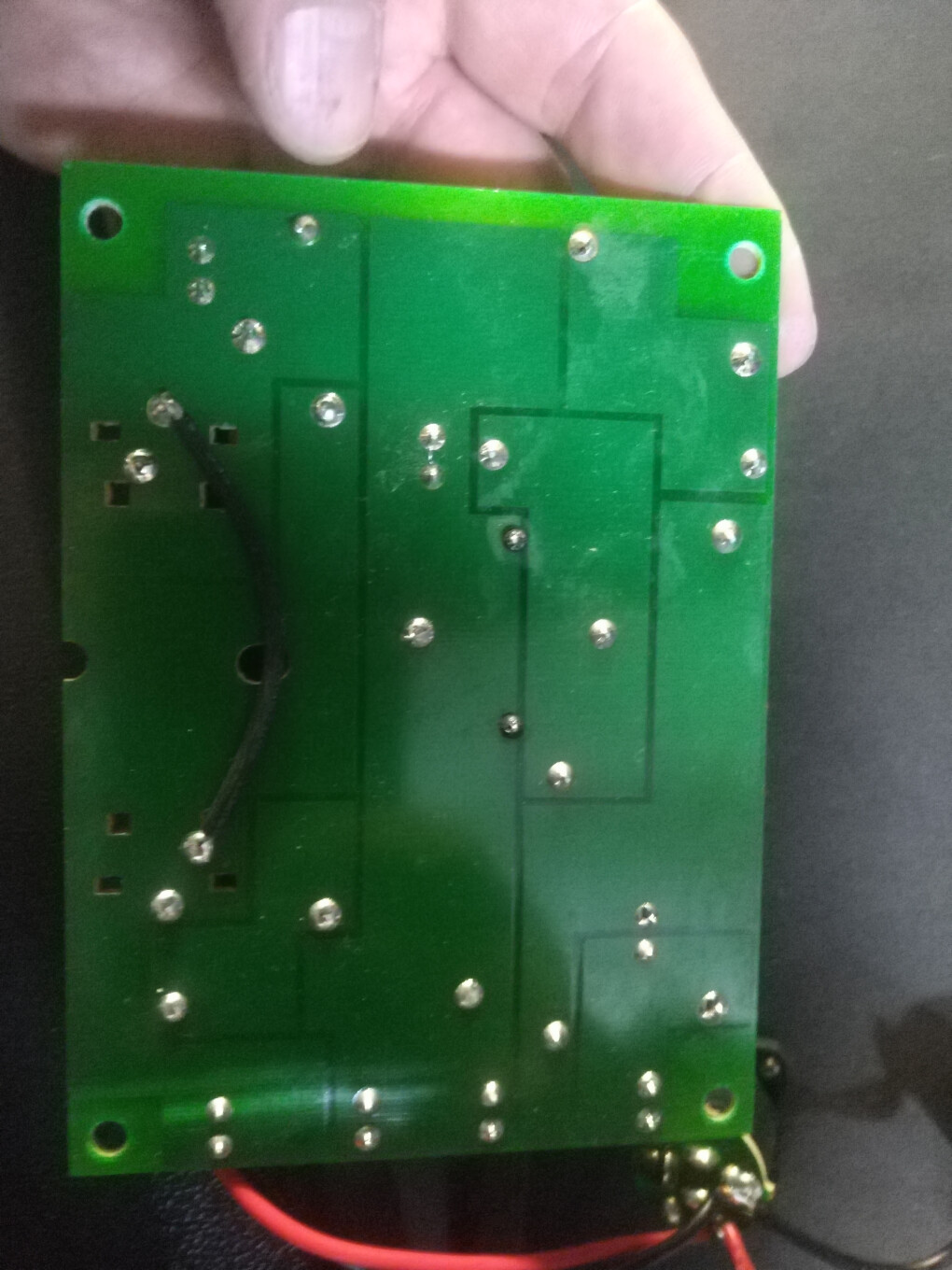

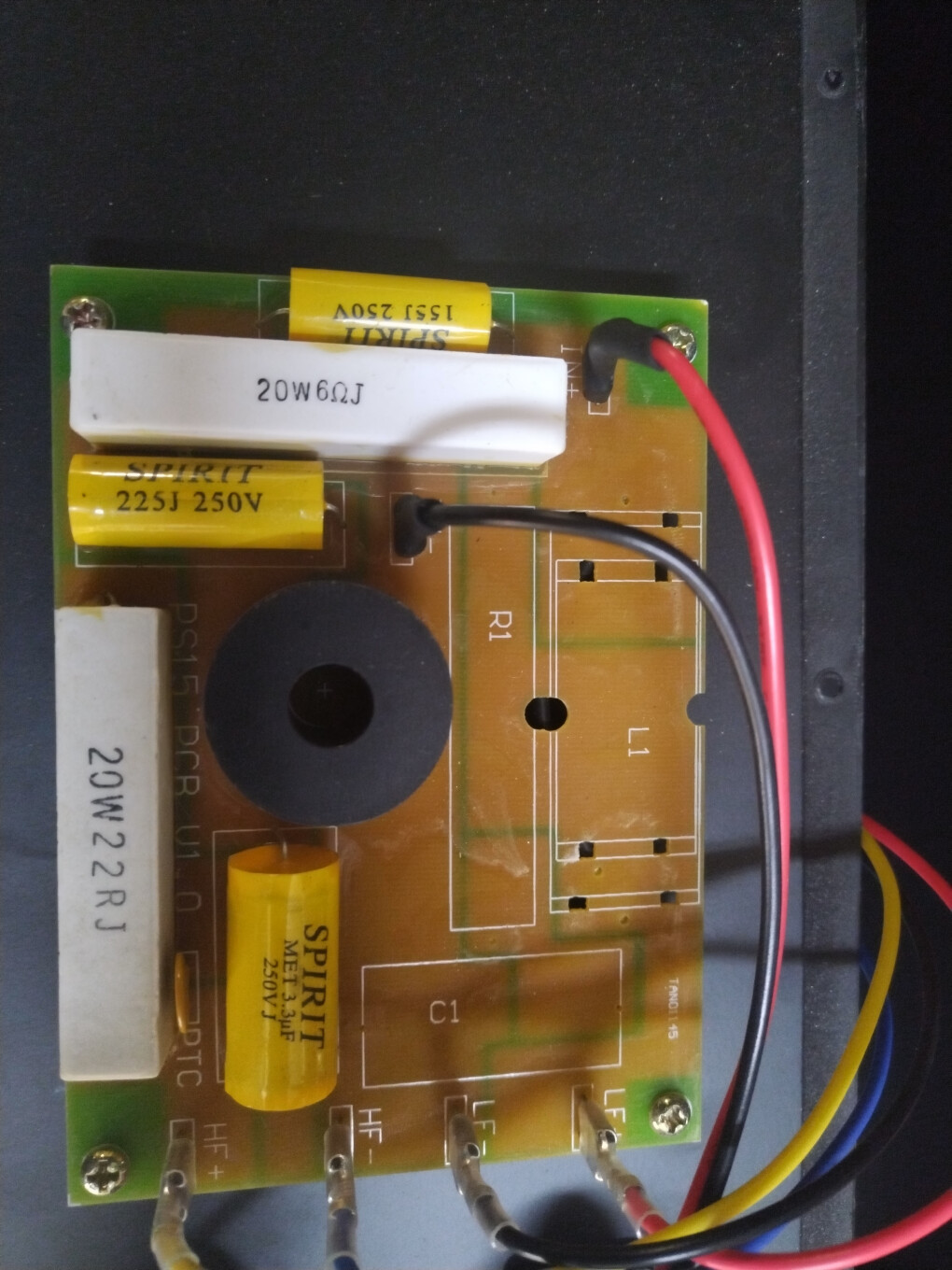

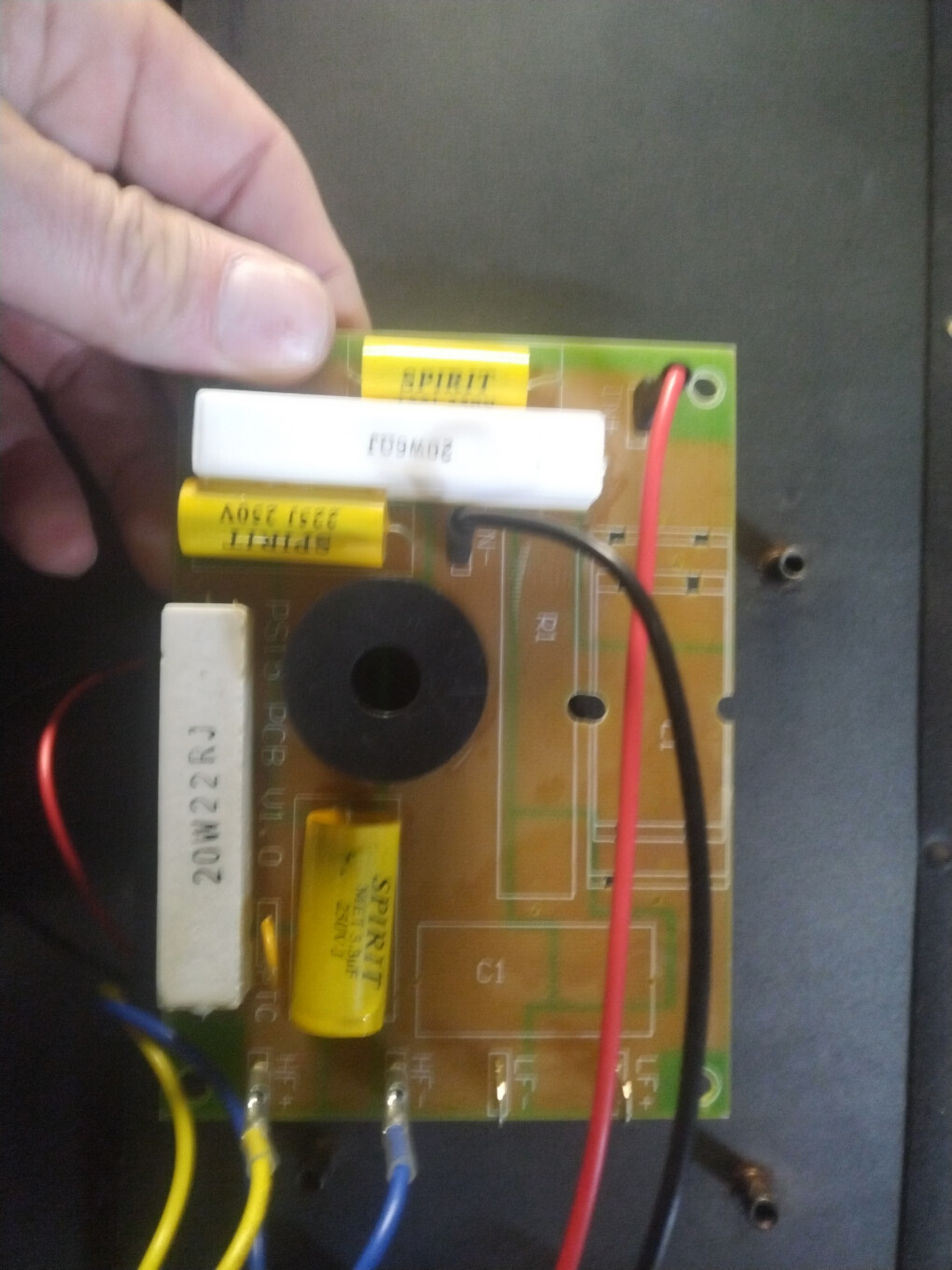

C'est un filtre 2 voies sono et ce que je comprend c'est que le Tweeter dispose d'un filtre dont je n'arrive pas a déterminer la valeur de la coupure (2500Hz, 3000Hz, 3500HZ?) et que le boomer est non filtré par la présence du shunt noir sur le filtre.
Je souhaiterais donc remplir les emplacements vide du filtre12db. Le hp de grave (The box 15LB075-UWA4) a une impédance de 4 ohms et le Tweeter de 8ohms. Quel serait la valeur du condensateur et de inductance du hp grave pour le raccord avec le Tweeter. Merci à vous.

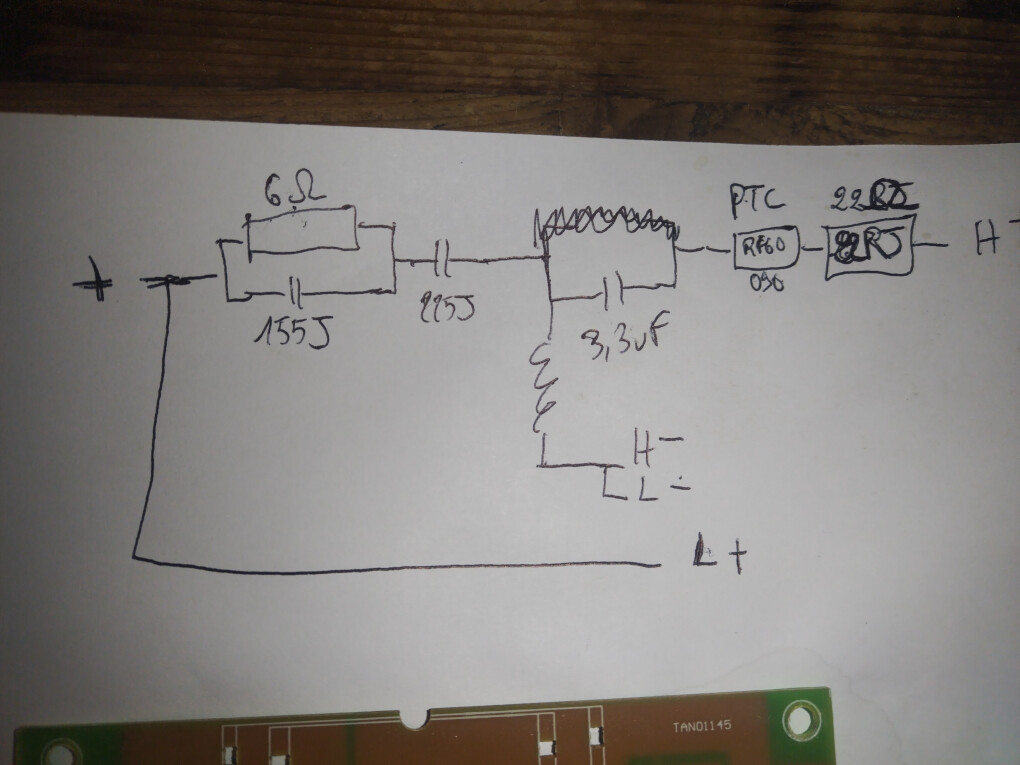

J'ai schématisé le filtre et je vais essayer demain de mesurer l'inductance pour en connaître la valeur. Je me suis trompé la résistance de 22ohms est en parallèle avec la ptc.

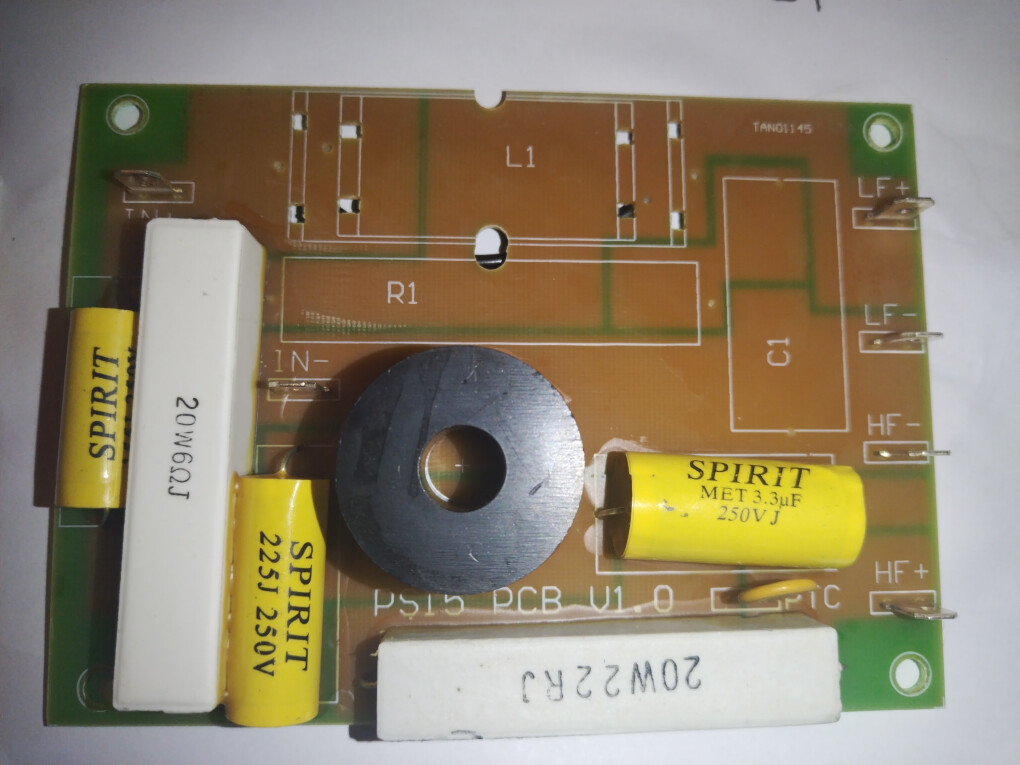

Le filtre est prêt à recevoir l'inductance L1 et le condensateur C1 pour le HP de grave reste plus qu'à les déterminer.
Merci à vous d'avoir pris le temps de me lire et si quelqu'un pouvais me déterminer la fréquence de coupure au vu des composants. Avec les 3 condensateurs en série sur le tweeter je n'arrive pas a l'identifier.
